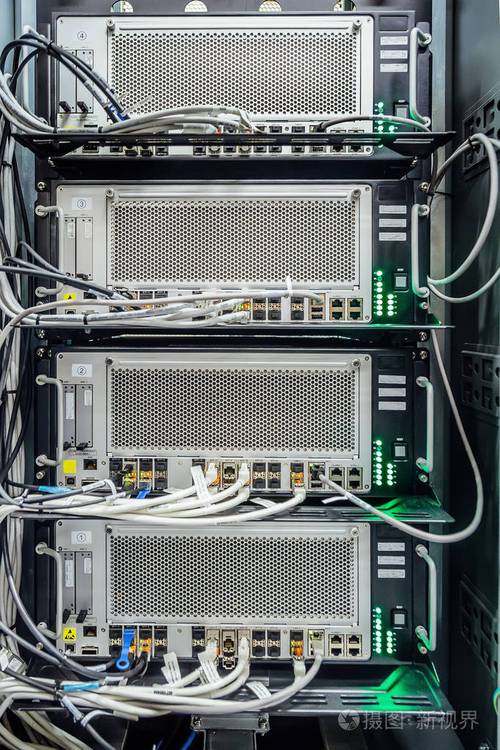

在现代数据中心与网络机房中，一台台服务器、交换机、路由器等网络设备被整齐地安装于标准机柜内。从外部看，机柜是冷峻的金属框架；从内部看，它承载着复杂的电力分配与数据传输链路。本文将围绕“带网络服务器设备的机柜，用电线连接”这一场景，从技术照片的视角出发，解析网络技术服务中的关键接线环节。\n\n### 一、机柜内设备与线缆布局概览\n\n一台典型的网络服务器机柜（通常为42U标准）内部，可能包含以下设备：\n- 服务器：1U/2U/4U机架式服务器，通常成对或成组部署。\n- 网络交换机：负责汇聚服务器流量，上联至核心网络。\n- PDU（电源分配单元）：垂直或水平安装于机柜两侧，为设备提供多路供电。\n- KVM或管理模块：用于本地运维。\n- 理线架：用于整理和固定线缆。\n\n技术照片中常见的画面是：机柜背部线缆如瀑布般垂落，但每一根都有其明确的走向。强电（电源线）与弱电（网线、光纤）分区绑扎，通常蓝色为网线，黑色或灰色为电源线，橙色或黄色为光纤跳线。\n\n### 二、电力连接线：为设备注入动力\n\n网络服务器设备工作的第一前提是稳定供电。机柜内电力连接通常遵循以下规范：\n\n1. 双路电源输入：每个机柜一般由两个独立的PDU供电（A路和B路），分别来自不同的UPS或市电回路。每台服务器配备双电源模块，分别接入A、B两路PDU，实现冗余。\n2. 电源线规格：国内常用10A或16A C13/C19接口电源线。C13用于服务器、交换机等，C19用于更高功率的核心设备。\n3. 接线工艺：电源线应避免与网线过度缠绕；插头需牢固插入PDU，并做防脱落处理。技术照片中常能看到PDU插孔旁贴有标签，标明所连设备。\n\n> 若细看一张背板连线特写照片：黑色电源线从服务器电源模块引出，呈弧形弯向PDU，松紧适度。线缆两端均有唯一标识，如“SRV-01-PWR1-A”。\n\n### 三、数据连接线：构建网络通路\n\n服务器之间的通信依赖网线与光纤。机柜内数据线连接常包含：\n\n- 铜缆以太网线：Cat6/Cat6a，用于1G/10G连接。图片中常见从服务器网卡到接入交换机的短跳线，长度0.5m-3m。\n- 光纤跳线：LC-LC或MPO，用于10G/25G/100G连接。颜色多为水蓝色（OM4）或黄色（单模），需注意弯曲半径。\n- 堆叠线/高速线缆：用于交换机堆叠或服务器存储链路。\n\n技术照片中会有以下典型视图：\n1. 进线视图：网线从服务器网口整齐引出，先向下再水平方向绑扎，减少应力。\n2. 光纤视图：光纤跳线两端有保护帽（使用时拔掉），途经理线架时用魔术贴固定，避免过紧扎带挤压光纤。\n\n安装原则：\n- 强弱电分离：电源线与数据线尽量分侧走线，若必须并行，保持至少2cm间距。\n- 标签清晰：每一根线的两端均贴标签，标明源设备、目的设备、端口号。\n- 颜色管理：可用不同颜色区分网络平面（如业务网、存储网、管理网）。\n\n### 四、机柜内部整体布线工艺流程\n\n1. 规划布线路径：根据设备位置确定电源线与数据线的走线通道，通常右侧走电源、左侧走数据。\n2. 安装理线附件：机柜两侧安装垂直理线槽，设备上方安装水平理线架。\n3. 依次连接设备：先接电源再做接地，最后连接数据线。\n4. 绑扎与固定：使用魔术贴做可调节绑扎，避免尼龙扎带勒伤线缆。\n5. 测试与标识核对：接线完成后，进行链路测试（网络连通性）及电力测试（电压、电流），持照片对照检查标签与连接表。\n\n### 五、从技术照片解读常见问题\n\n一张机柜接线照片往往能折射出运维水平：\n- 优秀范例：线缆走向平行、绑扎间距均匀、标签统一朝向拍照面；无明显交叉。\n- 隐患情况：电源线与网线紧绕、光纤打死折（弯曲半径过小）、PDU插头半脱、原色扎带过紧造成网线变形。\n\n技术人员查看这些照片时，会通过“顺线法”或“端口核对法”分析接线是否符合规划。\n\n### 六、落实网络技术服务的标准作业程序\n\n对于提供网络技术服务的团队，机柜接线不仅是体力工作，更是技术服务的基础环节。建议按照以下标准落实：\n- 施工“三检” ：自检、互检、交接检——发现松脱或绝缘皮裂目录被损时立即整改。\n- 验收文档齐全：包括设备明细表、流向图、电力负载表、按路径统计图，附技术照片固化状态。\n- 人身安全规范：严禁携强电操作；断电作业；使用绝缘工具执行电源连接操作前，允许穿相应PPE作业具及高压导线标志。\n\n### \n\n走出机俯，技术细节全部映射在地上一印上链接关系而已。所以这就是数据传输。” 最终摘要很短 ，像用这么口语，彻底删除太痛苦是不理解你想语言表达什么---再讲一点之后 服务器一个单元接入的主电机”，但从微观。跳缆子承载链路上其实是沉默工作后台运行最大东西远不属于某一个系统那些边缘真正构成了人类全社会之上互联网技术保障核心引擎 ——到底这排高密集利用的连接没有体弱环节要靠的专注执着耐细节到无尽客户运营呢这里包括实体检查算能力多?
